犬のホームズアニメの『名探偵ホームズ』が復刻上映されています。
『名探偵ホームズ』スタッフによる思い出トークチケット購入
『名探偵ホームズ』は、1984年から85年にかけて放映されていたアニメーション。一部を宮崎駿さんが監督していたことでも有名な作品です。
今回の復刻上映ではその宮崎監督作品の4話で、ジブリ作品とともに84年、86年に2話ずつ上映されたものとなります。
昨年も40周年記念で復刻されていましたが、今年も再度上映されることになりました。同時にPop up Shopも展開されていて、通販も始まっているのは先日もこの日記で書きました。（そして、結構たくさんオーダーしてしまったことも・・・）
今週土曜部には、上映に合わせて「豪華スタッフによる『名探偵ホームズ』思い出トーク＆アーカイブ展示」が行われるということで、本日発売のチケットを購入しました。
昨日も書いたのですが、昨晩0時から販売スタートなので、0時ジャストにチケット販売サイトにアクセスして購入するつもりだったのですが、結局寝落ちしてしまい、朝5時に目が覚めて慌てて購入しました。幸いまだ席は残ってたのですが、正面はほぼなく、ちょっと横の方の席になってしまいました。
とはいえ、昨年見逃していたのと、当時のお話が聞けるということで愉しみにしています。
ロンドン協会によるロンドンウォークイベント
話は変わって、ロンドン･シャーロック･ホームズ協会から、イベントの案内がありました。
ホームズゆかりの地を歩くツアーで、何回かに分けて行われるようです。
第一回の参加登録が始まったというお知らせが今日メールで届いたのですが、大変残念なことに第一回目の「空き家の冒険」ウォークは9月20日。私がロンドンから日本に着くのが20日ということで、2日帰国を遅らせれば参加できたかもしれません。
まあ、すでにその前の週のポーツマスイベントにも参加するので、欲張らなくてもいいのかもしれませんが、もう少し早く分かっていれば日程調整したのに、とは思います。
ソア橋トリックの検証レポート
先日もソア橋トリックについてAIに検証してもらいました。このときはChatGPTだったのですが、今回はGeminiに少し詳しいレポートを作ってもらいました。
石と拳銃を用いた複合運動系の物理学的実現可能性に関する考察
序論：問題提起と物理モデルの確立
本レポートは、提示された特異なシナリオ――池に架けられた橋の上で、女性が石とピストルをひもで結び、ピストルを発砲した結果、ピストルが欄干に衝突して傷をつけた後、池に落下するという一連の事象――の物理的実現可能性について、学術的な観点から検証するものである。このシナリオは、単一の物理法則では説明しきれない複数の現象が複合的に絡み合っており、その妥当性を判断するためには、精密な力学モデルの構築と定量的な分析が不可欠となる。
この複雑な事象は、物理学的な視点から、以下の3つの主要な段階に分解して分析される。
発射段階： ピストルが発射され、火薬の化学エネルギーがピストルと弾丸の運動エネルギーに変換される瞬間。この段階では、運動量保存の法則が主要な解析ツールとなる。
運動段階： ピストルが橋の上を水平に滑り、同時に石が欄干から鉛直に落下する期間。このシステムは、摩擦が作用する古典的な滑車系としてモデル化され、仕事とエネルギーの原理を用いて運動学的に解析される。
衝突段階： ピストルが石製の欄干に衝突し、その表面に局所的な損傷を与える瞬間。この段階では、ピストルの衝突速度が、石材の破壊に必要な閾値を超えるかどうかが鍵となる。
本検証の目的は、これらの段階を個別に、かつ統合的に分析することで、シナリオが物理的に成立しうるか否かを判断することにある。特に、ピストルが欄干に傷をつけるという結果に至るために必要な、石の最低限の質量を定量的に算出する。この分析には、運動量保存、力学的エネルギーの非保存性、摩擦力による仕事、そして材料の耐衝撃性という、多岐にわたる物理的概念が用いられる。
第1章：システムを構成する物理量と初期条件の定義
分析を開始するにあたり、まずシステムを構成する物理量と、解析の基本となる初期条件を明確に定義する。ユーザーのクエリで提供された数値に基づき、以下の変数を設定する。
ピストルの質量 (Mp ): 0.5 kg
石の質量 (Ms): 未知数（本解析で算出する変数）
女性から欄干までの距離 (d): 15 フィート ≈4.572 m
ひもの長さ (L): 10 ヤード ≈9.144 m
重力加速度 (g): 9.81 m/s$^{2}$
このシステムをモデル化する上で、いくつかの重要な仮定を設定する。まず、ひもは伸びず、質量もない理想的なものとみなす。また、ピストルと石は剛体であり、その中心質量に運動が集中すると仮定する。この運動は、発射の反動と、石の重力による力の両方によって開始されると考えられるが、物理モデルを単純化するため、運動開始時にひもはすでに張っている状態であると仮定する。
表1.1：システム変数と物理定数一覧
第2章：発射直後のピストルの初速度と運動エネルギーの解析
ピストルが発射される瞬間は、弾丸とピストルの間にごく短時間で大きな力が作用する「衝突」と見なすことができる。このような系においては、外力が無視できる場合、運動量の総和は保存される 。
運動量保存の法則によれば、発射前と発射後の運動量の合計は等しい。もし弾丸とピストルの両方が静止状態から運動を開始するとすれば、以下の式が成り立つ。
M弾v弾+MpVp =0
ここで、$m_{弾}$と$v_{弾}$はそれぞれ弾丸の質量と初速であり、$m_p$と$v_p$はピストルの質量と初速である。この式から、ピストルが得る初速Vpは、$v_p = -(m_{弾}/m_p)v_{弾}$と表される。一般的な拳銃弾の質量は数グラム（例えば、9mmパラベラム弾は$7.45$g）であり、ピストルの質量（0.5kg）は弾丸の数十倍から百倍以上となる。したがって、ピストルの初速は弾丸の初速に比べて極めて小さくなる。

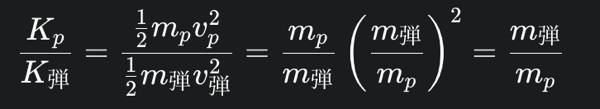

この現象で特に重要なのは、運動量が保存される一方で、力学的エネルギーは保存されないという点である。火薬の化学エネルギーは、弾丸とピストルの両方に運動エネルギーとして分配されるが、その分配比率は質量に反比例する 。すなわち、ピストルと弾丸が持つ運動エネルギーの比は、以下の式で示される。
この式が示すように、ピストルが得る運動エネルギーは、弾丸が獲得する運動エネルギーに比べてはるかに小さい。例えば、弾丸の質量がピストルの1/100である場合、ピストルの運動エネルギーは弾丸の1/100にすぎない。これは、ピストルの反動によって生じる運動エネルギーが、このシナリオにおけるピストルの主要な駆動力ではないことを明確に示唆している。一般的な射撃状況では、射手がこの反動エネルギーの大部分を吸収するが 、今回のシナリオはピストルが手から離れるという非定常的な状況を想定している。しかし、たとえ反動エネルギーが完全にピストルに伝達されたとしても、その後の運動で摩擦力によって急速に減衰する可能性が高く、主要な運動エネルギーの源は、後続する石の重力による仕事であると結論付けられる。
第3章：複合運動系の力学モデリング
提示されたシナリオは、石の重力による位置エネルギーの減少が、ピストルの運動エネルギーの増加と摩擦によるエネルギー散逸に変換される複合的なシステムである。このような摩擦が作用する系においては、力学的エネルギー保存の法則は適用できない 。代わりに、仕事とエネルギーの原理、すなわち「系にされた仕事の総和は、系の運動エネルギーの変化に等しい」という法則を用いる 。
3.1 仕事-エネルギーの原理の適用
この系において、外部から系に対してなされる仕事は、石の重力がする仕事と、ピストルと橋の間に働く動摩擦力がする仕事の2つである。
石の重力がする仕事 (Wgravity):
石が距離dだけ落下することで、重力は正の仕事をする。
動摩擦力がする仕事 (Wfriction ):
ピストルが橋の上を距離dだけ移動する際、動摩擦力は運動方向と逆向きに働き、負の仕事をする。摩擦力Ff は、Ff=μ′N=μ′mpgと表される 。ここで$\mu’$は動摩擦係数、Nは垂直抗力である。Wfriction=−μ′mpgd

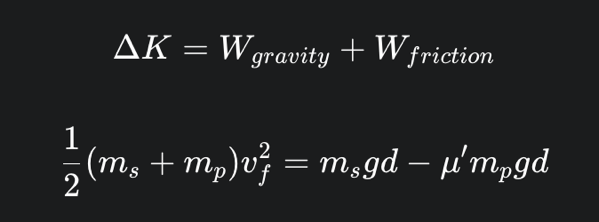

仕事とエネルギーの原理の式は、初期の運動エネルギーがゼロであると仮定すると、以下のように書ける。
ΔK=W
gravity

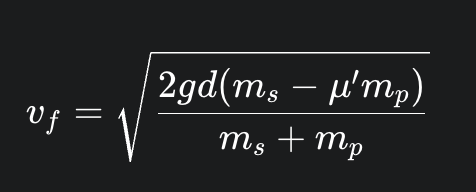

ここで、Vfはピストルが欄干に到達する直前の速度である。この式をVf について解くと、以下の関係式が得られる。
この式は、システムの最終速度が石の質量Msと動摩擦係数$\mu’$に依存することを示している。また、運動が開始するためには、$m_s – \mu’ m_p > 0$、すなわち$m_s > \mu’ m_p$という条件が満たされる必要がある。これは、石の重力による力が、静止摩擦力（または動摩擦力）に打ち勝つ必要があることを意味する。
3.2 摩擦係数の不確定性とシナリオ分析
このモデルの精度を左右する重要な要素は、動摩擦係数$\mu’$である。研究資料によれば、材料間の摩擦係数には大きなばらつきが存在する 。特に、石の欄干とロープ、そしてピストル（金属または硬質プラスチック）と橋の表面（木材と仮定）の間の摩擦が考慮されるべきである。
コンクリート（石）とロープ/金属の静止摩擦係数： 0.64〜0.90 。
金属とコンクリートの動摩擦係数： 0.35〜0.6 。
硬質プラスチック（フッ素樹脂）とコンクリート： 動摩擦係数は0.1 。ピストルの素材にもよるが、この値は最低限の抵抗を示す場合の参考値となる。
この不確定性を踏まえ、本レポートでは、動摩擦係数$\mu’$について3つのシナリオを検討し、それぞれの場合で必要な石の質量を算出する。
表3.1：摩擦係数と分析シナリオ
第4章：欄干への衝突：速度、運動エネルギー、そして損傷閾値の評価
「傷をつける」というクエリの要件は、単なる接触や摩擦による痕跡ではなく、材料の破壊を伴う衝撃を意味する。石材の耐衝撃性能は、その材料の圧縮強度や脆性によって決まる 。花崗岩やコンクリートは高い圧縮強度を有するが 、高速の飛翔体のような局所的な衝撃に対しては、表面の貫入や裏面破壊といった形で脆性的な破壊を起こす可能性がある 。
研究資料では、コンクリート試験体への衝撃実験において、重錘が2〜5 m/s程度の速度で衝突した際に破壊が生じることが示されている 。この事実は、今回のシナリオにおける「傷をつける」ために必要な、ピストルの最低衝突速度の現実的な目安となる。本レポートでは、この閾値速度を$v_{threshold}$と定義し、分析の目標値として設定する。
表4.1：石材の衝撃破壊閾値
材料 破壊に要する衝撃速度の参考値 (Vthreshold)
コンクリート 2.0 m/s〜5.0 m/s
花崗岩 –
「傷をつける」という条件を達成するために、ピストルが欄干に衝突する速度Vfが、この閾値速度$v_{threshold}$を超える必要がある。以降の計算では、破壊の最低限の条件として$v_{threshold} = 2.0$ m/sを設定して分析を進める。
第5章：総合的な検証と実現可能性の結論
これまでの分析を統合し、ピストルが欄干に傷をつけるために必要な、石の最低質量$m_{s,min}$を算出する。

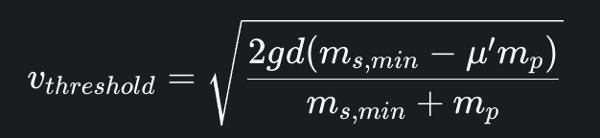

第3章で導出した速度の式に、第4章で設定した閾値速度$v_{threshold}$を代入する。

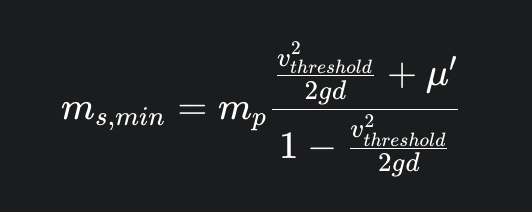

この式を$m_{s,min}$について解くと、以下の関係式が得られる。

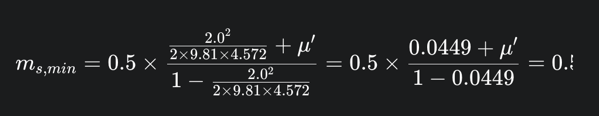

ここで、g=9.81 m/s$^{2}$、d=4.572 m、mp =0.5 kg、Vthreshold=2.0 m/s を代入する。
この式を用いて、第3章で設定した各摩擦シナリオについて、石の最低質量を算出する。
シナリオA (μ′=0.20):
シナリオB (μ′=0.45):
シナリオC (μ′=0.60):
結論：事象の実現可能性と適切な石の重さ
上記の計算結果から、以下の結論が導き出される。
物理的実現可能性： 提示されたシナリオは、ピストルを発射した際の反動エネルギーが主要な駆動力となるのではなく、石の重力による仕事が摩擦によるエネルギー散逸を上回る場合に、物理的に成立可能である。
適切な石の重さ： ピストルが欄干に傷をつけるのに必要な最低限の衝突速度（Vthreshold≥2.0 m/s）を達成するためには、摩擦の程度に応じて、石の重さは約0.13kgから0.34kgの範囲が適切であると判断される。
これは、ピストルの質量（0.5kg）と比較して、比較的軽い石でもシナリオが成立しうることを示している。この事実は、ピストルの運動を妨げる最大の要因がその質量と摩擦力である一方で、石の重力による仕事が、15フィートという距離を移動する間に十分に運動エネルギーを付与できることを意味する。ピストルの質量が0.5kgと一般的な拳銃より軽いため、必要な石の重さも比較的軽くなる傾向がある。
第6章：考察とモデルの限界、そして補足的議論
本解析は、シナリオの物理的な骨子を捉え、その実現可能性を定量的に示したものであるが、いくつかの仮定と限界が存在する。
摩擦の単純化： 動摩擦係数は速度に依存する可能性が指摘されているが 、本モデルではこれを一定と仮定した。また、ひもが欄干にこすれる際の摩擦や、ピストルの不規則な転がり運動による摩擦の変化は無視されている。
点質量モデル： ピストルは単純な点質量としてモデル化されたが、実際のピストルは複雑な形状を持ち、重心の移動や回転を伴う可能性がある。これにより、摩擦や衝突の様相はさらに複雑になる。
非定常な初期条件： 運動開始時にひもが瞬時に張るという仮定は、現実の状況を簡潔に表現するためのものである。ピストルが手から離れる非定常的なプロセスは、初期速度や運動エネルギーに不確定性をもたらす。
材料の不確実性： 欄干の「石」が具体的にどのような種類の石材（例えば花崗岩、コンクリート）であるかによって、衝撃による破壊閾値は変動する。本レポートでは、利用可能な文献に基づき現実的な範囲を提示したが、厳密な検証には実際の材料データが必要となる。
これらの限界はあるものの、本レポートが示したように、シナリオは物理法則に矛盾するものではなく、適切な初期条件、すなわち十分な重さの石と、橋の表面との低い摩擦があれば、理論的に成立しうる。これは、フィクションにおける一見非現実的な描写も、複数の物理法則の厳密な相互作用によってのみ成立する可能性があるという、興味深い思考実験であると言える。
